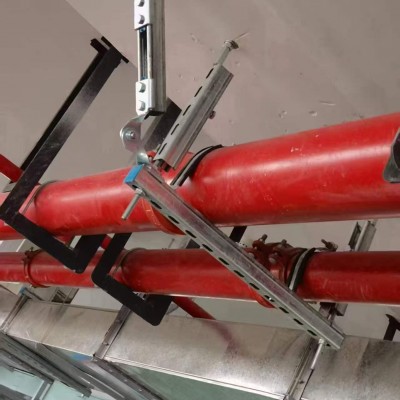

风管抗震支架

手机扫描查看

 一、核心作用

- 抗震减灾：通过限制风管的位移、控制振动，降低地震时风管脱落、断裂的风险，避免因风管损坏引发二次灾害（如火灾、粉尘泄漏等）。

- 保障系统运行：确保地震后通风、空调系统仍能正常工作，为建筑内人员疏散和救援提供保障。

二、设计标准与规范

- 国内标准：主要依据《建筑机电工程抗震设计规范》（GB 50981），规定抗震设防烈度≥6度的地区，直径≥80mm的风管需设置抗震支架。

- 设计要点：需结合建筑抗震设防类别、风管材质（如镀锌钢板、复合材料）、管径、安装高度等参数，计算支架的间距、抗震力荷载（如水平地震作用）。

三、主要组成部件

- 锚固件：固定在建筑主体结构（如混凝土梁、钢结构）上，常用膨胀螺栓、化学锚栓。

- 抗震连接构件：连接锚固件与风管，多为C型槽钢、抗震斜撑，需具备高强度和抗冲击性。

- 承重吊架：支撑风管重量，通常由吊杆、横担组成。

- 抗震节点配件：如连接件、螺母、垫片等，确保各部件连接牢固。

四、安装要求与间距规定

- 水平风管：

- 抗震设防烈度6-7度时，支架间距≤9米；8-9度时，间距≤6米。

- 风管转弯处、分支处及长度超过18米的直线段，需增设抗震支架。

- 垂直风管：

- 支架间距≤4米，且底部需与地面固定。

- 安装原则：

- 支架应与风管轴向垂直，斜撑角度宜为45°，偏差不超过5°。

- 与建筑主体结构的连接需牢固，避免固定在非承重墙体上。

五、材料与抗震性能要求

- 材质：构件多采用Q235B碳钢，表面镀锌（镀锌层厚度≥65μm）或喷涂防腐涂层，以防腐蚀。

- 抗震测试：需通过抗疲劳试验（如模拟地震振动100万次无损坏）、承载力测试，确保在地震荷载下不失效。

六、与传统支架的区别

- 传统支架：仅承担风管重量，无抗震功能；

- 抗震支架：同时承受重力和水平地震力，通过斜撑结构将荷载传递至建筑主体，具备“抗震动+承重”双重功能。

七、应用场景

- 广泛用于医院、商场、地铁、机场等公共建筑，以及高层住宅的通风、空调、防排烟系统。

总结

风管抗震支架是建筑机电抗震的关键环节，需从设计、材料、安装全流程严格遵循规范，以确保在地震中发挥防护作用，保障生命财产安全。
