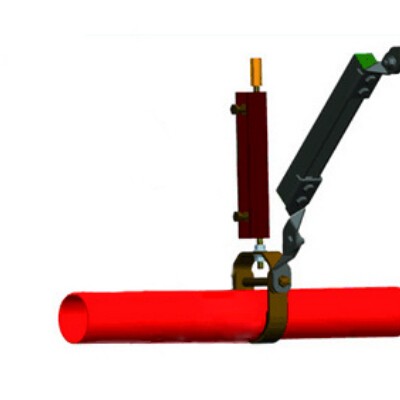

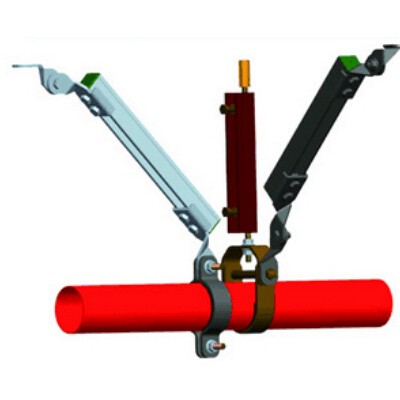

水管抗震支架

手机扫描查看

 水管抗震支架是用于减少水管在地震中因震动受损的支撑结构，核心在于通过限制位移、传递地震荷载来保障管道系统安全。以下从作用、设计标准、组成、安装等方面详细说明：

一、核心作用

- 抗震防护：避免地震时水管因剧烈振动出现断裂、脱落，减少漏水、消防系统失效等二次灾害。

- 系统维持：确保地震后给排水、消防水管等正常运行，为救援和人员疏散提供基础保障。

二、设计标准与规范

- 国内依据：主要遵循《建筑机电工程抗震设计规范》（GB 50981），规定抗震设防烈度≥6度的地区，管径≥DN65的水管需设置抗震支架。

- 设计要点：需结合建筑抗震等级、水管材质（如镀锌钢管、钢塑复合管）、管径、介质压力等参数，计算支架的抗震荷载（水平地震力）和间距。

三、主要组成部件

- 锚固件：固定在建筑主体（梁、柱）上，常用膨胀螺栓、化学锚栓，确保与结构牢固连接。

- 抗震连接构件：多为C型槽钢、抗震斜撑，用于连接锚固件与水管，需具备抗冲击和耐疲劳性。

- 承重构件：如吊杆、横担，支撑水管重量，与抗震构件配合形成稳定结构。

- 节点配件：包括连接件、螺母、垫片等，保证各部件连接紧密，常见如U型管夹、管卡。

四、安装要求与间距规定

- 水平水管：

- 抗震设防烈度6-7度时，支架间距≤18米；8-9度时，间距≤9米。

- 水管转弯处（弯头直径≥600mm）、分支处及直线段超过30米时，需增设抗震支架。

- 垂直水管：

- 支架间距≤6米，且底部需与地面固定，顶部与楼板连接。

- 特殊场景：

- 消防水管、生活给水管穿越变形缝时，支架需考虑位移补偿设计。

- 与通风管、电缆桥架等共用支架时，需统一规划荷载分布。

五、材料与性能要求

- 材质：构件多采用Q235B碳钢，表面镀锌（镀锌层≥65μm）或喷涂防腐涂层，潮湿环境可选用不锈钢材质。

- 抗震测试：需通过抗振动疲劳试验（如模拟地震振动100万次无损坏），确保在地震荷载下不松动、断裂。

六、与传统支架的区别

- 传统支架：仅承重，无抗震功能，地震中易因水管晃动导致脱落；

- 抗震支架：通过斜撑结构将水平地震力传递至建筑主体，同时具备“承重+抗震动”双重功能，需计算水平荷载（如地震加速度）。

七、应用场景

- 适用于医院、学校、商场、地铁、高层建筑等场景的给排水管、消防管、喷淋管系统，尤其在生命线工程（如应急供水管道）中必不可少。

总结

水管抗震支架的设计与安装需严格遵循规范，从材质选择、间距计算到节点连接均需兼顾承重与抗震需求，以确保地震中管道系统的安全性和实用性，降低灾害损失。
