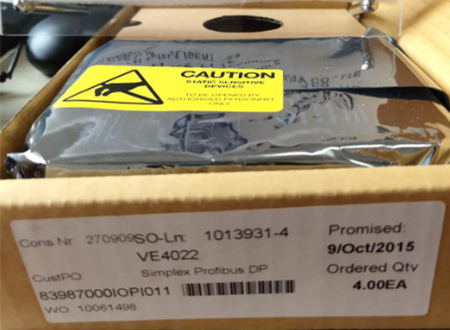

艾默生VE4022控制器

手机扫描查看

 控制站采用plx系统，用于完成对加热炉的热工控制和过程参数检测。该系统的处理器1757pl*52a是rockwell专用处理器，具有8mram，高速底板与网络融为一体，i/o模块可带电插拨，并可以任意安排。在该系统中，控制站共设有1个主机架和2个扩展机架，完成了整个加热炉的6段温度控制、60多点的模拟量检测及20多个开关量的输入和输出。系统模板采用如下：4个756 of6ci/a模块、9个1756ib16d/a模块、2个1756ow16i模块、4个1756if6i/a模块、5个1756ir6i/a模块、4个1756it6i/a模块。为提高本系统的可靠量，所有ai、di和do均与现场进行了隔离，ai模板还选用了通道和通道间均有隔离的双隔离模板。按照确定的控制规则进行编程，根据加热炉的工况选择使用。将现场信号采样﹑燃气流量模糊控制回路﹑空气流量模糊控制回路﹑温度模糊控制回路编成子程序，模块化，在主程序中调用，以利于调试和控制功能组态。该网络属于无源的高性能多元总线，5m的传输速度。数据传输采用确定性的传输方式，大大减少了数据传输量，现场仪表控制阀采用耐高温的控制阀，执行机构采用气动执行机构，压力和差压变送器采用fisher 3051变送器。
