冶炼车间及生物质锅炉废气 精脱硝深度治理工程 超低排放

手机扫描查看







1、材质：由于SNCR脱硝喷*的工作温度比较高（烟气温度850℃-1100℃），而且烟气流速也快，烟气中夹带大量的粉尘，对于喷*的磨损也非常厉害。因此喷*需要：耐高温、耐磨损、耐腐蚀。喷*关键部位如喷*杆采用inconel600制造，可在不1200℃环境下保持高强度和抗腐蚀性，喷嘴采用哈氏合金C-276制造，可在不1200℃环境下保持高强度、抗腐蚀性以及高耐磨性，能够喷氨区域持续均衡。2、喷雾与烟气的混合均匀程度? SNCR脱硝喷*喷雾角度从10°-150°不等，小角度的喷*穿透能力强，大角度的喷*覆盖面积大，喷*长度、伸入炉内的喷射点深度也有所不同。采用多种不同角度、不同位置的喷*通过CFD流场模拟分析结合现场测量情况达到佳设计，可达到较高的脱硝效率。3、调节能力 SNCR脱硝喷*具有伸缩调节能力，当现场工况与设计有少量出入时，可对喷*位置做出部分调节，以脱硝效率。同时，喷*若一段不使用，可以退出炉内，以延长喷*使用寿命。4、雾化颗粒粒径 SNCR喷*的雾化颗粒不是像烟气冷却一样，越细越好，而应该是颗粒适中才行。颗粒太细，则穿透性太差，降低脱硝效率。颗粒太粗，则颗粒的总体表面积太小，也降低脱硝效率，而且太大的颗粒，由于烟气流速较快，会导致喷雾颗粒不能在短时间内气化完全，有时会产生滴液，导致炉膛爆管。根据具体项目，设计选择佳的雾化颗粒粒径。?喷*安装的原则简述?







【脱硝工艺介绍】



SNCR方法主要使用含氮的**在982℃附近的温度区域870～1200℃喷入含NO的燃烧产物中，发生还原反应，脱除NO，生成氮气和水。



由于在一定温度范围，有氧气的情况下，氮剂对NOx的还原，在所有其他的化学反应中占主导，表现出选择性，因此称之为选择性非催化还原。







【氨水与尿素在脱硝还原反应中的佳温度】



1、氨水温度范围较宽，在800～1100℃，还原率50％以上；



2、尿素在900℃还原达到80％以上，但温度较窄，要达到50％以上的还原效率，温度需在850～1000℃；

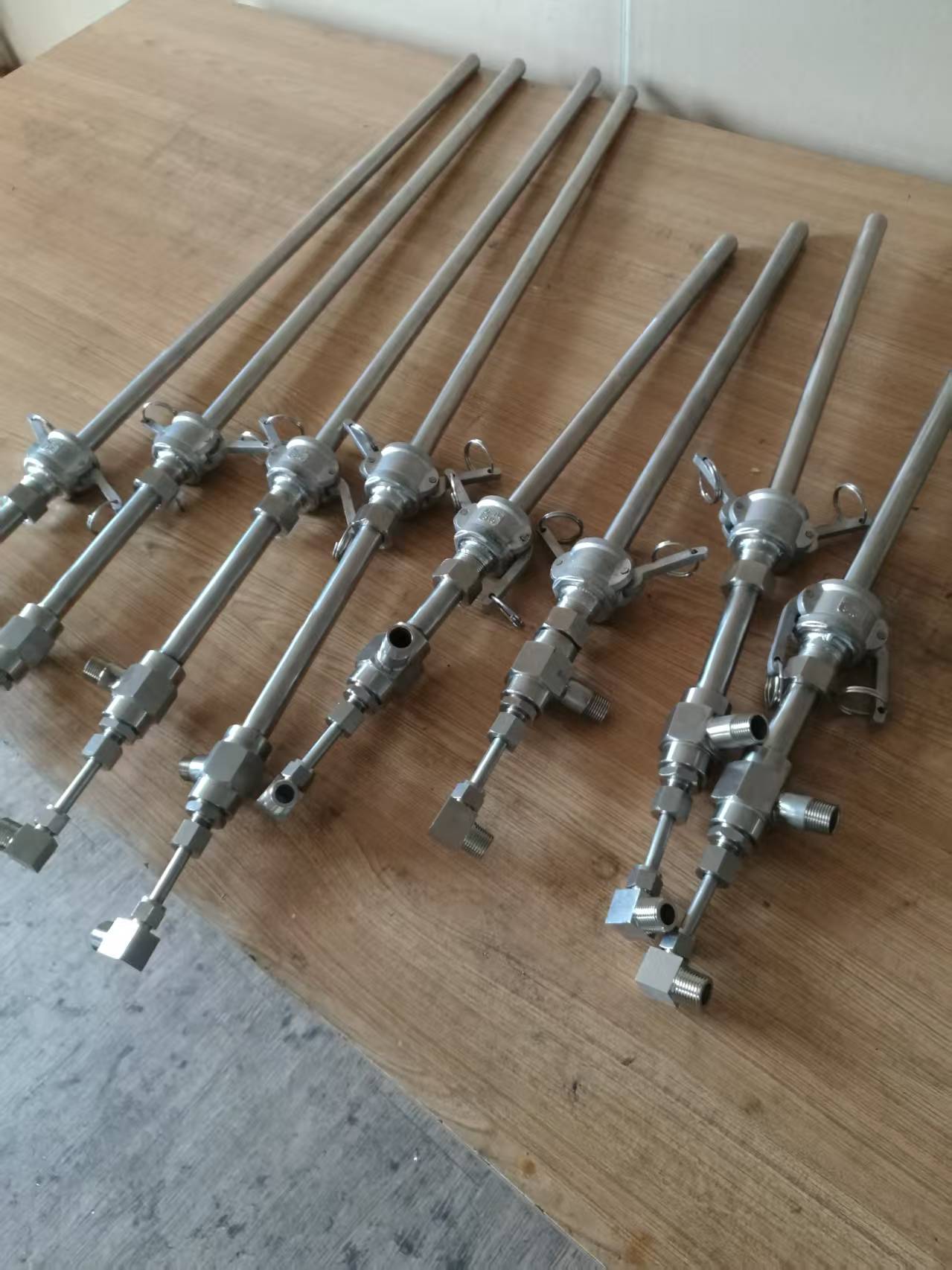

【喷*一般应用】



喷*采用快速接头连接方式，折卸方便；

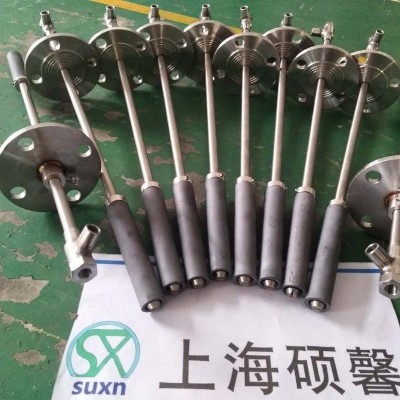

采用保护碳化硅保护套管，具有耐高温，耐磨损等特点,无需另设冷却装置就可确保喷枪长期安全、稳定运行；



喷*采用保护套管及活动法兰连接。可手动将喷伸进或者退出炉内；



采用金属保护管套，套管采用的热处理技术，了保护套管具有耐高温及耐磨损强度；



保护套管设有风冷接口，确保高温环境下长时间使用。











设计特点：







喷头与喷杆连接方式有直线型、45°、90°三种类型，



1.雾化颗粒非常均匀、细小，确保不湿底，蒸发。



2.该系列喷*具有宽泛的流量调节范围，在较低的气压时，也可以实现微细的雾化效果，而且在流量变化时，其雾化效果基本保持不变。



3.雾化面积覆盖范围大，其大锥面直径为4米，能与烟气充分接触，快速达到降温效果。







特点：



1、流量调整范围较大，且喷雾角度变动小。



2、喷雾形状全区域内的粒径均匀。



3、流量分布均等，适合于多数喷嘴排列使用，喷射距离远，穿透力强。



4、异物通过径大，不易阻塞。



5、结构简单，便于维护



6、可移动卡箍设计，安装拆卸更加方便快捷，大大节省安装、维修工作量。



7、喷*可采用气缸推进系统，方便喷*自动推进，延长喷*使用寿命。



喷*材料:



选用316SS、316L、310SS或钛合金，耐磨、耐腐蚀，以适应不同的工况要求。

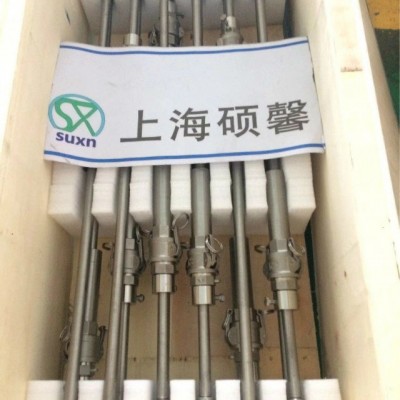

上海硕馨主要生产-喷嘴、喷*系列，可根据客户提供的图纸或参数生产加工，或者客户的需求设计定制，如需有特殊材质或者特殊规格的喷嘴、喷*.
