管道非金属补偿器

手机扫描查看

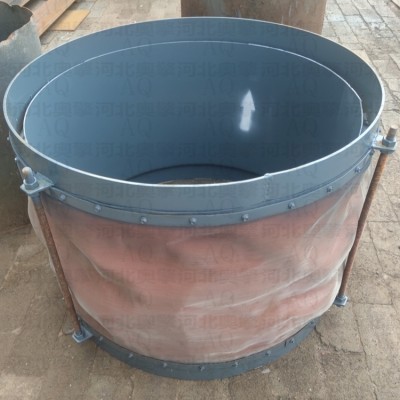

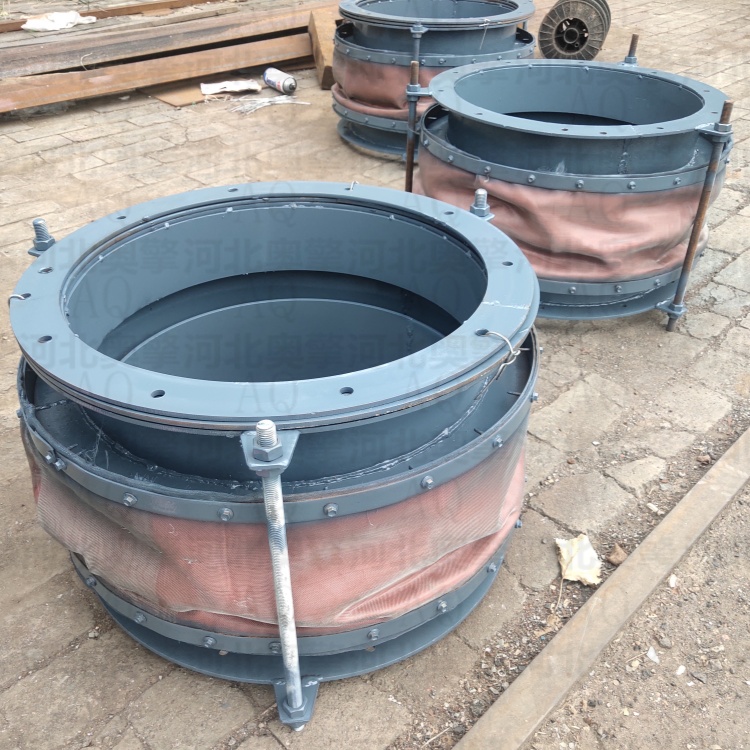

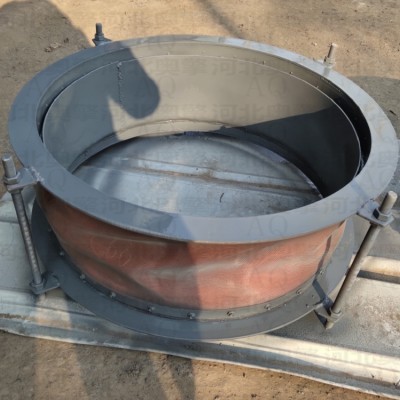

 管道非金属补偿器，也称为非金属膨胀节或柔性补偿器，是一种用于吸收管道系统因热胀冷缩、振动、地基沉降等引起的尺寸变化的柔性连接装置

与金属补偿器的区别在于，其核心柔性部件是由各种非金属材料制成，例如橡胶、氟塑料、纤维织物、陶瓷纤维毯等，并通过金属结构件（如法兰、导流筒）与管道连接

连接方式‌：法兰式或接管式连接

核心特性‌

1.‌多向补偿能力‌

可同时吸收轴向、横向、角向位移，补偿量远大于金属补偿器，适用于空间受限的复杂管道布局

无推力传递特性，可简化管道支架设计，降低系统荷载

2.‌材料与耐温性能‌

蒙皮材质包括氟橡胶（-20℃~200℃）、硅橡胶（-70℃~600℃）及陶瓷纤维（300℃~1300℃），满足不同温度需求

耐腐蚀性强，适用于****、电力等腐蚀性介质环境

3.‌辅助功能‌

吸声隔振：纤维织物可降低锅炉、风机等设备的噪声和振动传递 密封性好，基本无泄漏风险

典型应用领域‌

‌电力/冶金‌：锅炉烟道、高温烟气管道

‌****/石化‌：腐蚀性介质输送，优先选氟橡胶材质

安装注意事项‌

‌对中性要求‌：安装时需确保补偿器与管道中心线对齐，避免偏心或倾斜

‌焊接保护‌：焊接连接部位时需防护非金属蒙皮，防止飞溅损伤

‌预偏移安装‌：高温管道需预留20%-30%位移余量，防止超温脱架‌
