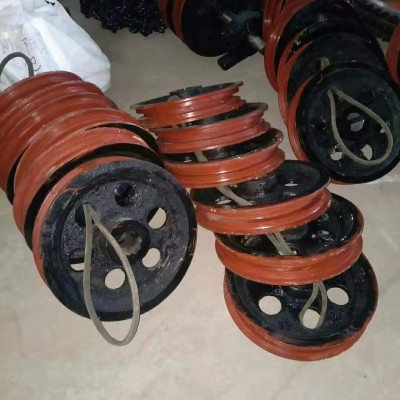

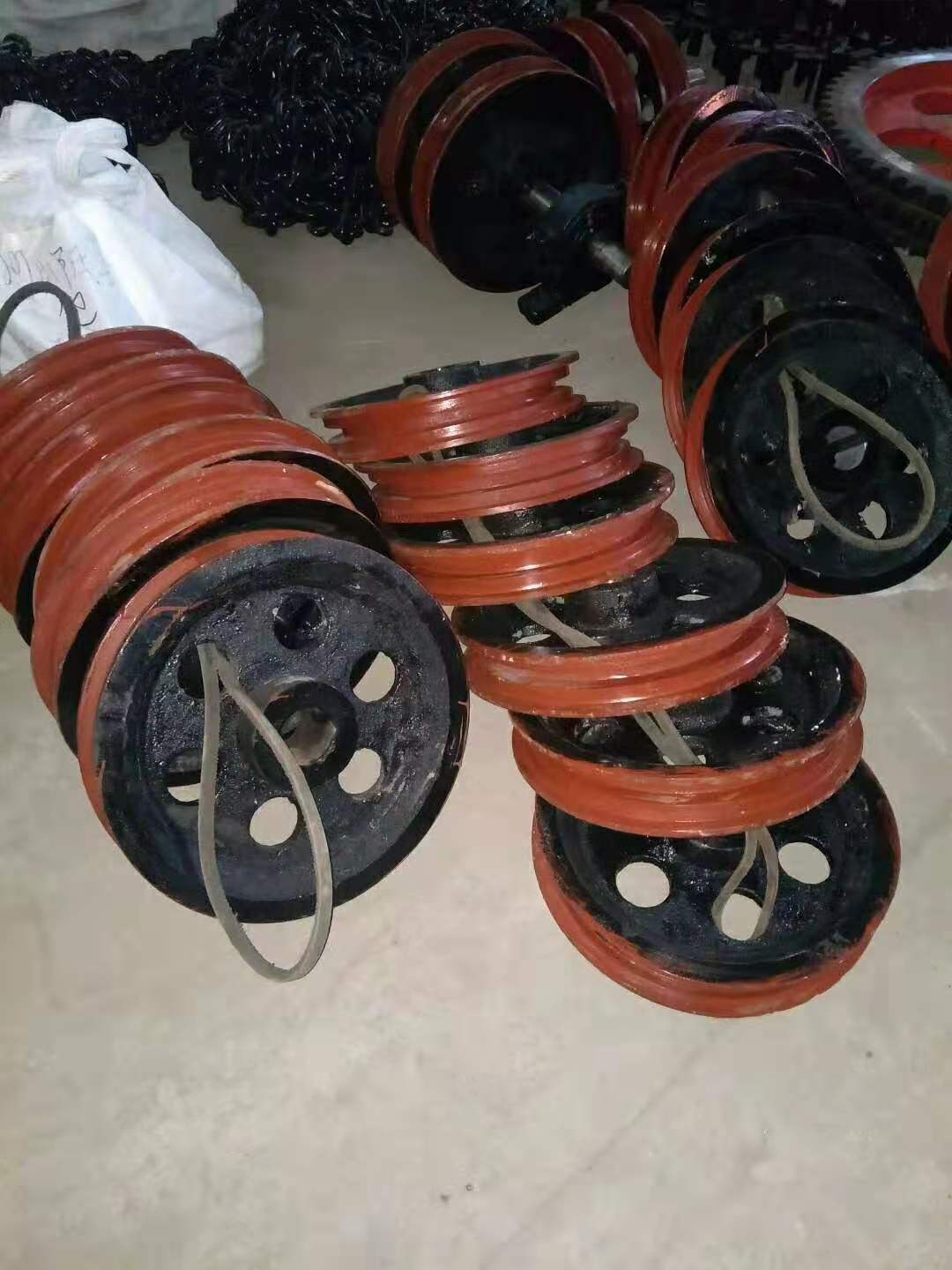

NE50原链轮链窝形状的链轮总成

手机扫描查看

 产品简介：

链轮总成该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高，其常用于较大比重的物料的提升。

NE板链链条安装注意事项：
一、牵引链条在安装前应检查其关节转动是否灵活，如转动困难，应拆下用汽油或煤油洗净锈斑、并用砂纸擦光至转动灵活后方可安装。严禁涂抹润滑油。
二、为搬运和安装方便，出厂时将4米左右的牵引链条串接为一组，安装时先打开尾部检修口盖及中部检修口盖，将牵引链条正确的（四孔板相对）从尾部或中部检修口逐组连接后用手拉葫芦分别将两条同侧牵引链条从提升机机壳内往上吊装。牵引链条绕过头轮后将其连接。用另一只手拉葫芦将尾部链轮总成提到其可调范围的最上端，使牵引链条绕过尾轮后连接。放下尾轮总成，这时尾轮尚未利用的张紧行程应不小于全行程的50%。如发现太高或太低，应在最后接头处，加入或 卸下2节牵引链条，然后再行调整。

斗式提升机链轮安装方法：

在斗式提升机机头机壳内装有两个传动的链轮或滚筒，由机壳外轴承座支承。链轮轴一端用弹性联轴节与减速机，电动机联接。机头的链轮与轴一般是在制造厂装配成组件运到安装现场。电动机与减速机用三角皮带传动。在减速机三角皮带轮内部装有逆止结构，当带料运行时，由于某种原因突然停止运行，逆止结构可制止提升机反转。机座在壳体内亦有两个改向链轮，链轮轴承呈方块形，沿机壳外的滑道，用丝顶调整链轮上下行走，即可调整链条的松紧度。在机座处并设有检查口，运行时用盖密封。

待壳体检查合格后，安装传动裢轮和改向链轮于各自的轴承上。进行链轮测量在传动链轮侧面等距离处，吊两个线坠至从动链轮下部，再用框式水平仪测量传动链轮轴和改向链轮轴的水平度，传动链轮轴的允许误差，不超过D/1000，改向链轮轴的允许误差不超过D`/500(D和D`分别为传动与改向链轮外径)。如果误差不符合要求时，可在传动链轮轴承处加垫铁和调整位置。
